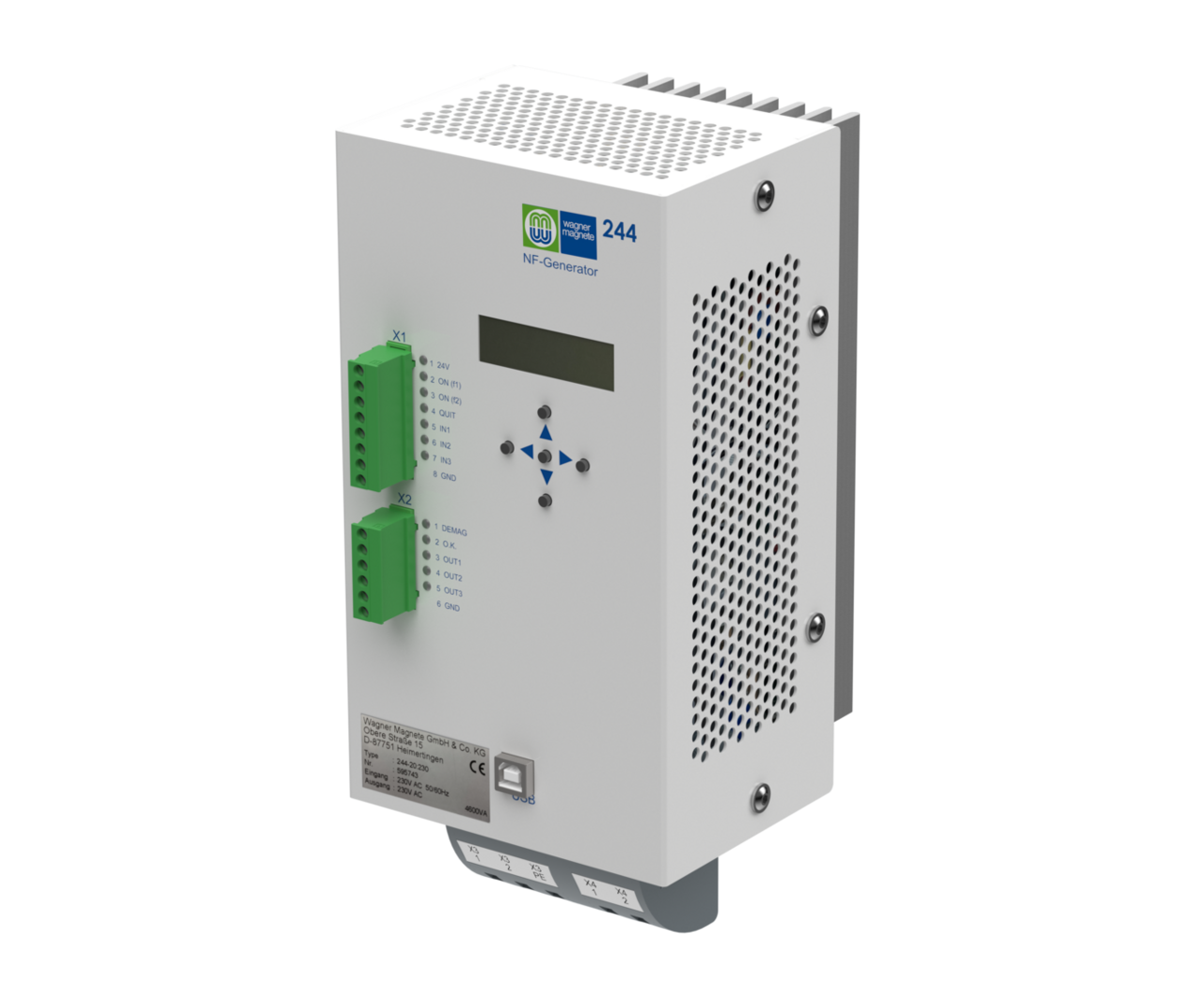

Niederfrequenzgenerator 244
Niederfrequenz-Generatoren dienen zur Verbesserung der Entmagnetisierwirkung von Entmagnetisier-Geräten. WAGNER MAGNETE Niederfrequenz-Generatoren reduzieren die Netzfrequenz auf 16 2/3 Hz. Dadurch werden größere Feldstärken des magnetischen Wechselfeldes von Entmagnetisier-Geräten erreicht und damit eine wesentliche Verbesserung der Entmagnetisierqualität, besonders bei hochlegierten und gehärteten Werkstoffen.
Bei massiven Werkstücken, Massenteilen oder Schüttgut in Behältern wird die Tiefenwirkung stark erhöht. Alle WAGNER Wechselstrom-Entmagnetisier-Geräte können mit dem Niederfrequenz-Generator Type 244 als Vorschaltgerät betrieben werden. Zu berücksichtigen ist, dass die Nennleistung des Niederfrequenz-Generators für das angeschlossene Gerät ausreichend ist.
Über ein Steuersignal kann jederzeit zwischen Netzfrequenz und Niederfrequenz umgeschaltet werden. Bei Anwendungen, bei denen das Werkstück nicht vom Entmagnetisiergerät weg bewegt werden kann, ist es optional möglich, die Leistung des Entmagnetisiergerätes beim Ausschalten über eine zeitgesteuerte Rampe bis auf Null herunterzufahren.
Für Anwendungen, bei denen der Niederfrequenzgenerator 244 nicht in einen Schaltschrank eingebaut werden kann, stehen Ausführungsvarianten mit IP65-Gehäuse zur Verfügung.
Steuergeräte - Eigenschaften
| Steuergeräte - Eigenschaften | |
|---|---|
| Einsatzgebiete | Entmagnetisieren |
| Nennspannungs-Bereich | 230 - 480 [V AC] |
| max. Nennstrom | bis 45 [A] |
| Magnetbauart | Entmagnetisiergerät |
| Schutzart | IP 20 |
| Standard-Ausführung | Vorschaltgerät mit einstellbarer Leistung in Betriebsart Netzfrequenz oder Niederfrequenz |
Downloads
Detailierte Angaben zu den Steuergeräte - Eigenschaften finden Sie in den Datenblättern.Um den Download zu starten, wählen Sie bitte eine Datei aus. Monitorprogramm Niederfrequenzgenerator 244Niederfrequenzgenerator 244
Die Highlights
BAUREIHE 244
- Vorschaltgerät zur Steuerung von Entmagnetisiergeräten mit Netzfrequenz oder mit Niederfrequenz
- Hohe Ausgangsleistung bis 4600 VA bei 230 Volt, bis 18000 VA bei 400 Volt bei extrem kompakter Bauweise
- Wahlweise stromgeregelter oder spannungsgeregelter Betrieb
- Vorwahl von unterschiedlichen Sonderfunktionen durch 3 optionale Steuereingänge
- Synchronlauf mehrerer Geräte ohne Synchronisierungsleitung
- Digitale Ausgänge können Ströme bis zu 1,5 A in Summe schalten
- Konfiguration über USB mit Monitorprogramm (optional)
Technische Daten
BAUREIHE 244
| Beschreibung | Wert |
| Eingangsspannung: | 230 V bzw. 400 V wahlweise, 50/60 Hz |
| Ausgangsspannung: | 230 V bzw. 400 V (abhängig von der Eingangsspannung) |
| Wirkungsgrad: | ca. 98 % |
| Kurzschlussverhalten: | Verfügt über eine Überstromabschaltung und ist durch Halbleitersicherungen kurzschlussgeschützt |
| Signal-Eingänge: | 6 Eingänge 24 V DC 7 mA pro Eingang |
| Signal-Ausgänge: | 5 Ausgänge 24 V, max. 1,5 A (in Summe für alle 5 Ausgänge) |
| Interne Versorgung: | 24 V, max. 1,5 A |
| Schnittstelle: | USB Typ-B |
| Maße (BxHxT): | 126 mm x 273 mm x 158 mm |
| Gewicht: | 3,2 kg |
| Umgebungstemperatur: |
zulässig im Betrieb 0 °C bis 40 °C
zulässig bei Lagerung und Transport -20 °C bis 70 °C
|
| Luftfeuchtigkeit: | max. 90 %, Betauung nicht zulässig |
| max. Aufstellhöhe: | 1000 m NN (bei Betrieb in größeren Höhen reduziert sich die mögliche Ausgangsleistung) |
Wagner
Pluspunkte
Auf einen Blick
- Einfache Anpassung an kundenspezifische Anforderungen durch umfangreiche Konfigurationsmöglichkeiten
- Wartungsfrei
- Robuster Aufbau und servicefreundliche Anschlussklemmen
- Kundeneigene Individualanpassung (Haftkraftstufen / Optimierung der Umpolprogramme) über Monitor-Programm möglich
