SPANNMAGNETE
Produkte   /   Spannmagnete

Spannen mit Magnetplatten

Wir von Wagner sind Die Experten für magnetische Spann-
lösungen & Spanntechnik Für jedes Anwendungsgebiet.

Die wesentlichen Einsatzgebiete von Spannmagneten, Magnetspannfuttern und Magnetspannplatten sind die Bereiche spanabhebende Werkzeugmaschinen, Werkzeug- und Formenbau sowie das Handling. Auch für Bearbeitungstechnologien wie HSC-Bearbeitung, Hartdrehen von Kugellagerringen, Tiefschleifen usw. sind unsere Magnete ein ideales Spannmittel.



Das Aufspannen der Werkstücke erfolgt bei unseren Spannmagneten vollflächig, vibrations- und deformationsfrei. Spannmagnete minimieren Ihre Rüstzeit deutlich, so können Sie schneller und effektiver produzieren.



Wir bieten verschiedene Arten von Spannmagneten, die sich in Größe, Form, Magnetisierungsart und Anwendungsbereich, bzw. Einsatzgebiet unterscheiden.


Grundsätzlich unterscheiden wir folgende Magnetbauarten:

  • Elektromagnete: Diese Magnete benötigen kontinuierlich elektrischen Strom, um ihre Haftkraft zu erzeugen und zu erhalten.
  • Elektro-Permanent-Magnete (EPM): In diesen Magneten ist dauermagnetisches Material eingebaut, welches über eine Spule magnetisiert und entmagnetisiert werden kann.

Unsere Elektro-Permanent-Magnete (EPM) sind auch in der Ausführung "N" (Neodym) erhältlich, welche Ihnen eine besonders starke Haltekraft ermöglichen. Spannmagnete in Elektropermanent-Ausführung sorgen darüber hinaus für einen sicheren Halt – auch bei Stromausfall.




Genau der richtige Spannmagnet für Ihr Einsatzgebiet

Wir bieten zahlreiche Lösungen
Flachschleifen, Profilschleifen, Rundschleifen, Bandschleifen, Fräsen, HSC-Bearbeitung, Bohren, Entgraten, Transportieren, Läppen, Polieren, Stanzen, Pressen, Prägen, Fixieren, Schweißen, Laserschweißen, Blechspreizen

Produktübersicht - Spannmagnete

Filter:Filter entfernenEinsatzgebiete - Spannmagnete:Polabstand:Magnetbauart:
BAUREIHE 121Elektro-Magnet-Spannfutter 121Zum zentrischen Spannen von ringförmigen Werkstücken.Produkt anzeigenBAUREIHE 123Elektro-Magnet-Spannfutter 123Spannfutter mit RingpolteilungProdukt anzeigenBAUREIHE 125Elektro-Magnet-Spannfutter 125Erhebliche Steigerung der Haftkraft durch Pendelpolteilung.Produkt anzeigenBAUREIHE 1210HElektro-Permanent-Magnet-Spannfutter 1210HSpannfutter mit WerkstückzentrierungProdukt anzeigenBAUREIHE 1210Elektro-Permanent-Magnet-Spannfutter 1210
Spannfutter mit Radialpolteilung für ringförmige Werkstücke
Produkt anzeigen
BAUREIHE 1230Elektro-Permanent-Magnet-Spannfutter 1230Spannfutter mit Ringpolteilung, ideal zur Vollbelegung mit Einzelbauteilen oder für Kreismesser und Sägeblätter.Produkt anzeigenBAUREIHE 1250Elektro-Permanent-Magnet-Spannfutter 1250Die Baureihe 1250 ist ideal zum Aufspannen von Massenteilen.Produkt anzeigenBAUREIHE 1210VElektro-Permanent-Magnet-Spannfutter 1210VMit höherem Permanent-Magnetvolumen und damit mehr HaltekraftProdukt anzeigenBAUREIHE 1250VElektro-Permanent-Magnet-Spannfutter 1250VMit Pendelpolteilung und verstärkter Haftkraft.Produkt anzeigenBAUREIHE 0121Permanent-Magnet-Spannfutter 0121Manuell schaltbar und ohne Aufwand zu montierenProdukt anzeigenBAUREIHE 0126NPermanent-Magnet-Spannfutter 0126NGeeignet für Schleifarbeiten.Produkt anzeigenBAUREIHE 112Elektro-Magnet-Spannplatte 112 Mit durchgehender Querpolteilung.Produkt anzeigenBAUREIHE 113Elektro-Magnet-Spannplatte 113Mit feiner Längspolteilung.Produkt anzeigenBAUREIHE 115Elektro-Magnet-Spannplatte 115 Pendelpolteilung für besonders gleichmäßige Haftkraft.Produkt anzeigenBAUREIHE 117Elektro-Magnet-Spannplatte 117 Besonders gute Haftkraft bei dünnen Teilen.Produkt anzeigenBAUREIHE 1110Elektro-Permanent-Magnet-Spannplatte 1110Querpolteilung mit hoher Tiefenwirkung durch große PolabständeProdukt anzeigenBAUREIHE 1120Elektro-Permanent-Magnet-Spannplatte 1120Mit Querpolteilung und homogenem Magnetfeld für höchste Genauigkeit.Produkt anzeigenBAUREIHE 1130Elektro-Permanent-Magnet-Spannplatte 1130Mit feiner LängspolteilungProdukt anzeigenBAUREIHE 1150Elektro-Permanent-Magnet-Spannplatte 1150EPM-Magnet der Alleskönner, optimale Haftkräfte in alle Richtungen.Produkt anzeigenBAUREIHE 1170Elektro-Permanent-Magnet-Spannplatte 1170Für dünne Werkstücke mit kleinen AbmessungenProdukt anzeigenBAUREIHE 1110VElektro-Permanent-Magnet-Spannplatten 1110VVerstärktes Permanent-Magnetsystem mit hoher Tiefenwirkung.Produkt anzeigenBAUREIHE 1120VElektro-Permanent-Magnet-Spannplatte 1120VVerstärkte Ausführung mit ein extra starkem Magnetsystem.Produkt anzeigenBAUREIHE 1150VElektro-Permanent-Magnet-Spannplatte 1150VVerstärkte Ausführung mit ein extra starkem Magnetsystem.Produkt anzeigenBAUREIHE 1110NElektro-Permanent-Magnet-Spannplatten 1110NUltimative Haftkraft für anspruchsvolle Schwerzerspanung und verzugsfreies Aufspannen.Produkt anzeigenBAUREIHE 0113Permanent-Magnet-Spannplatten 0113Dauermagnet, nicht schaltbar, mit starkem MagnetfeldProdukt anzeigenBAUREIHE 0113NPermanent-Magnet-Spannplatten 0113NDauermagnet, nicht schaltbar, mit dem stärksten MagnetfeldProdukt anzeigen
Mehr anzeigen
( von 26 Artikel werden angezeigt)

Komplettlösungen

aus einer Hand

Unser Erfahrungspotential in Magnettechnik sollten auch Sie für Ihre Spannprobleme nutzen.
Für alles, was sich magnetisch spannen, halten, transportieren oder auch entmagnetisieren lässt, sind wir Ihr Partner.

Das Besondere ist bei WAGNER Standard.
Maßgeschneiderte Individuallösungen.
Neben unserem großen Standardprogramm sind maßgeschneiderte Individuallösungen unsere Stärke. Wir konstruieren und entwickeln Magnettechnik nach neuesten technischen Erkenntnissen. Alle Komponenten wie z.B. Magnet, Steuerung, Stromversorgung usw. werden im Hause Wagner entwickelt, produziert, aufeinander abgestimmt und  entsprechen den CE- und EMV-Vorschriften.

Magnetsystem für neue Technologien.
Um neue Bearbeitungstechnologien optimal umzusetzen, werden hohe Anforderungen an das Spannmittel gestellt. Ob HSC-Bearbeitung, Hartdrehen von Kugellagerringen, Hartbearbeitung und Huckepack-Schleifen von Linearführungen- wir haben dazu entsprechende Spannsysteme entwickelt.

Verschiedene Polteilungen

Spannplatten und Spannfutter

Die Richtige Wahl von Polteilung und Polabständen:


In der Spanntechnik gibt es unterschiedliche Polteilungen und Polabstände, die auf die jeweilige Anwendung und das zu spannende Werkstück abgestimmt werden müssen. Die Polteilung und der Polabstand des verwendeten Magneten beeinflussen direkt die magnetische Feldstärke und somit auch die Haltekraft des Magneten. Die Pendelpolteilung mit dem sinusförmigen Polverlauf stellt dabei eine besondere Art der Polteilung dar.



Die Auswahl der geeigneten Polteilung und des Polabstands hängt von verschiedenen Faktoren ab, wie z.B. der Größe und Form des Werkstücks, der Anforderung an die Haltekraft, der Notwendigkeit einer einfachen Handhabung des Magneten und anderen spezifischen Anforderungen der Anwendung.



Die optimale Auslegung von WAGNER MAGNETEN wird dazu beitragen, die Produktivität und Zuverlässigkeit des Fertigungsprozesses zu verbessern. Sie finden eine große Auswahl an Magneten mit unterschiedlicher Polteilung sowie abgestimmten Polabständen. Für individuelle Anforderungen stehen Ihnen die WAGNER-Fachberater zur Verfügung.

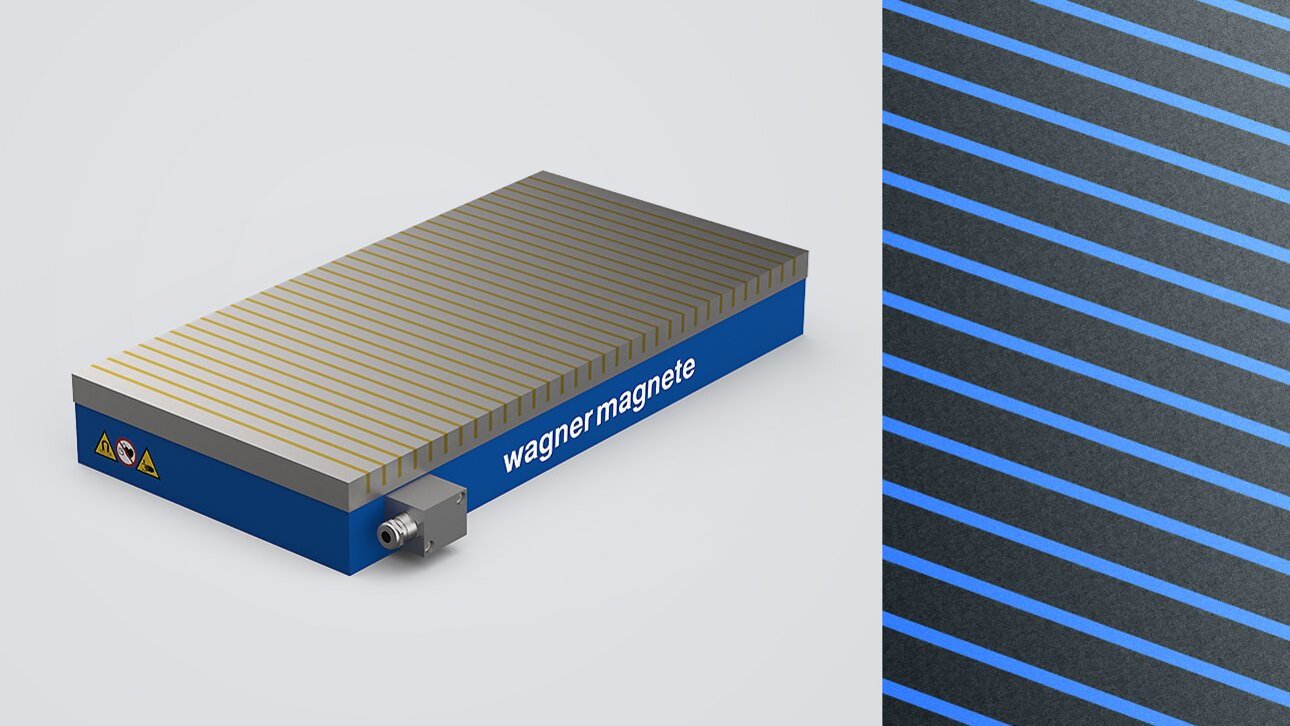

Querpolteilung

Spannplatten
Der interne Polaritätswechsel dieses Magnetsystems entspricht exakt der Aufteilung der Pole auf der Spannfläche. Dadurch wird eine gleichmäßige Verteilung der Haftkraft über die gesamte Aufspannfläche gewährleistet. Diese Polteilung ermöglicht Ihnen zudem das Spannen von Werkstücken an den Polplattenlängsseiten.
Einsatz: Schleifen

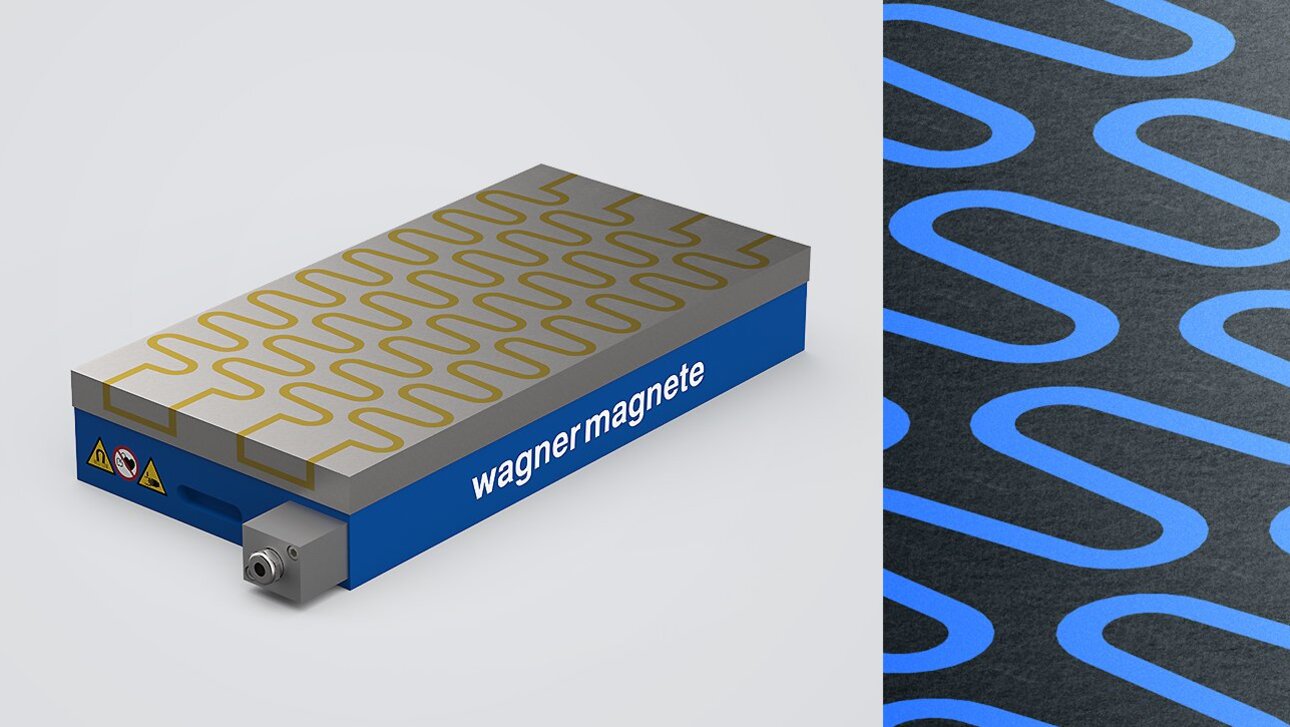

Pendelpolteilung

Spannplatten
Diese besondere Art der Polteilung bietet Ihnen eine homogene Verteilung von Nord- und Südpolen auf der gesamten Aufspannfläche - und zwar in Längs- und Querrichtung. Durch diese Anordnung hat die Spannplatte eine besonders gleichmäßige und große Haftkraft über die gesamte Polfläche.
Einsatz: Schleifen, Fräsen


Feine Längspolteilung

Spannplatten
Die spezielle Anordnung der magnetischen Pole bietet Ihnen bei diesen Typen höchste Sicherheit gegen Verschiebekräfte in  Querrichtung. Besonders gute Haftkraft bei dünnen Teilen.
Einsatz: Schleifen, Profilschleifen kleiner Massenteile, Erodieren

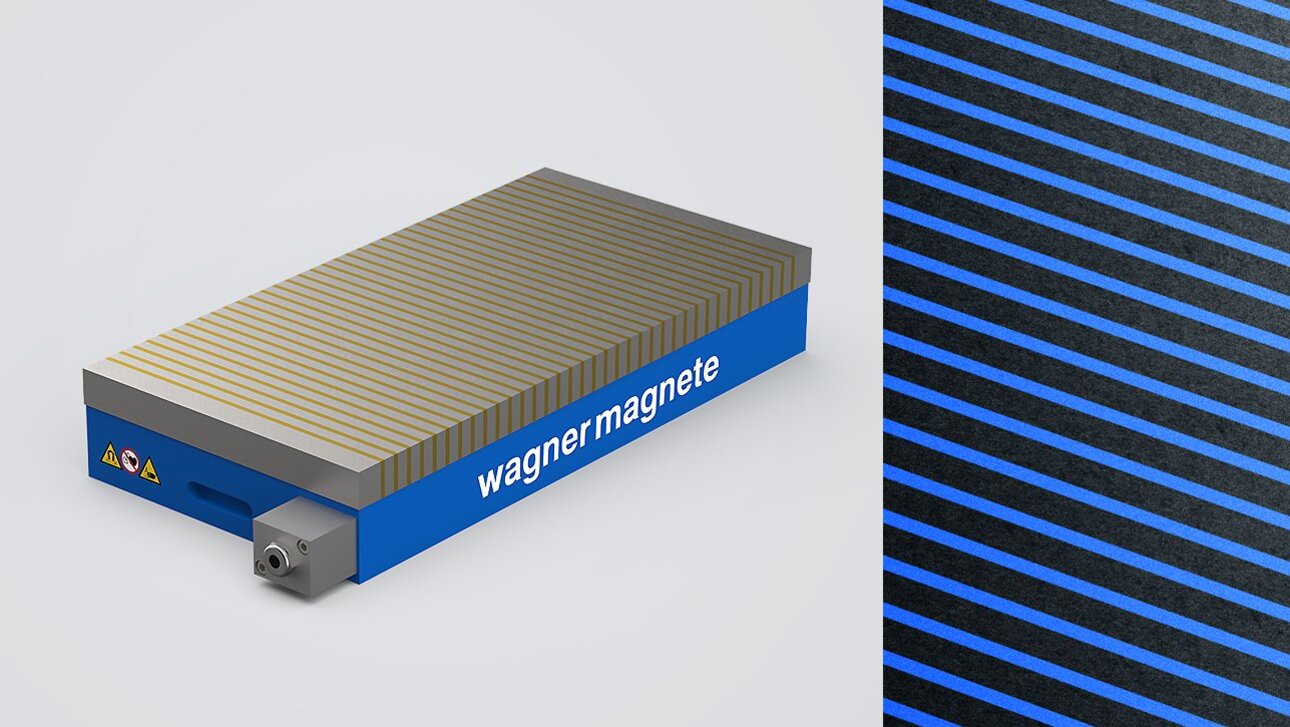

Feine Querpolteilung

Spannplatten
Die feine Querpolteilung eignet sich besonders zum Aufspannen von dünnen Werkstücken. Die spezielle Anordnung der magnetischen Pole bietet hohe Sicherheit gegen Verschieben der Werkstücke in Längsrichtung. Besonders gute Haftkraft bei dünnen Teilen.
Einsatz: Schleifen, Erodieren

Zu den Magneten für's Schleifen

Radialpolteilung

Spannfutter
Die Anordnung der Pole in radialer Form hat dann besondere Vorteile, wenn Sie einzelne, ringförmige oder runde Werkstücke zentrisch aufspannen möchten (z.B. Rundschleifen, Drehen, ...).  Mit Hilfe von Polschuhen können Sie bei dieser Form der Polteilung Ihr Werkstück zur weiteren Bearbeitung freistellen.

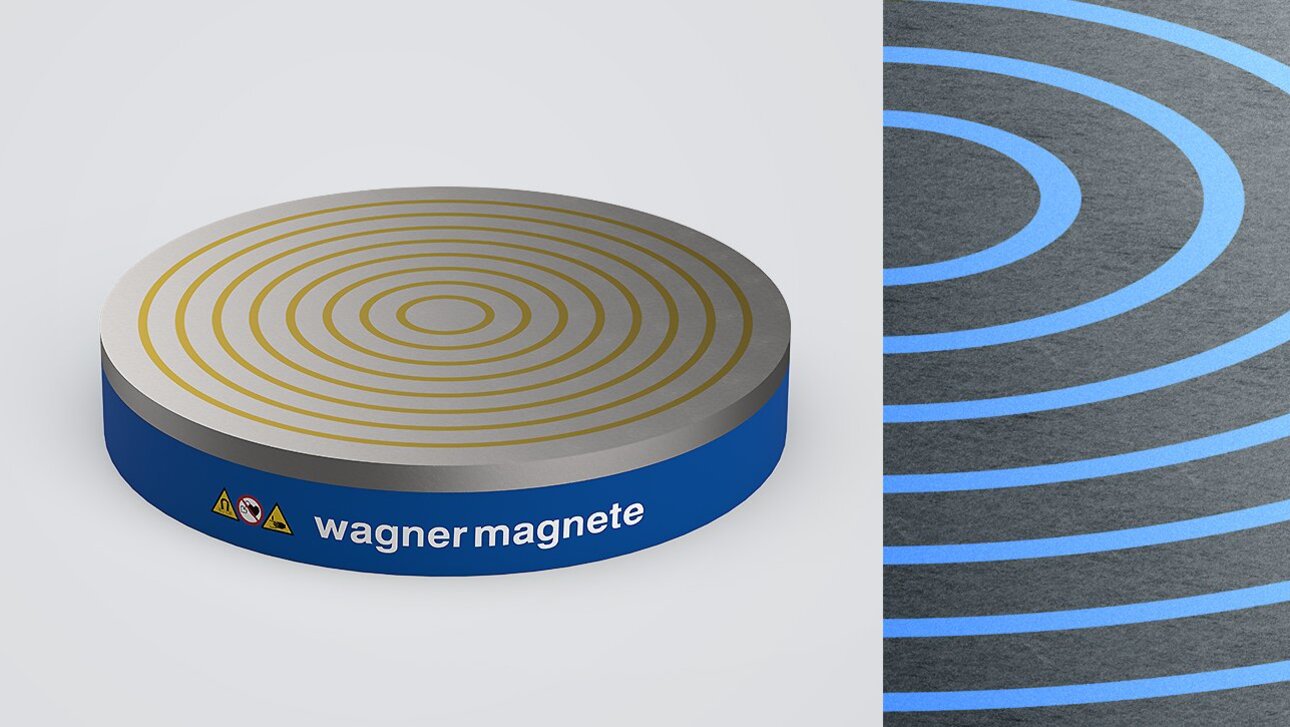

Ringpolteilung

Spannfutter
Die Ringpolteilung ist dafür ausgelegt, auch Werkstücke, die nicht zentrisch aufgelegt werden, zu spannen. Dieses Futter eignet sich damit besonders für die Massenbelegung mit kleineren Werkstücken. (z.B. Flachschleifen auf Rundtischmaschinen).

Zu den Magneten für's Schleifen

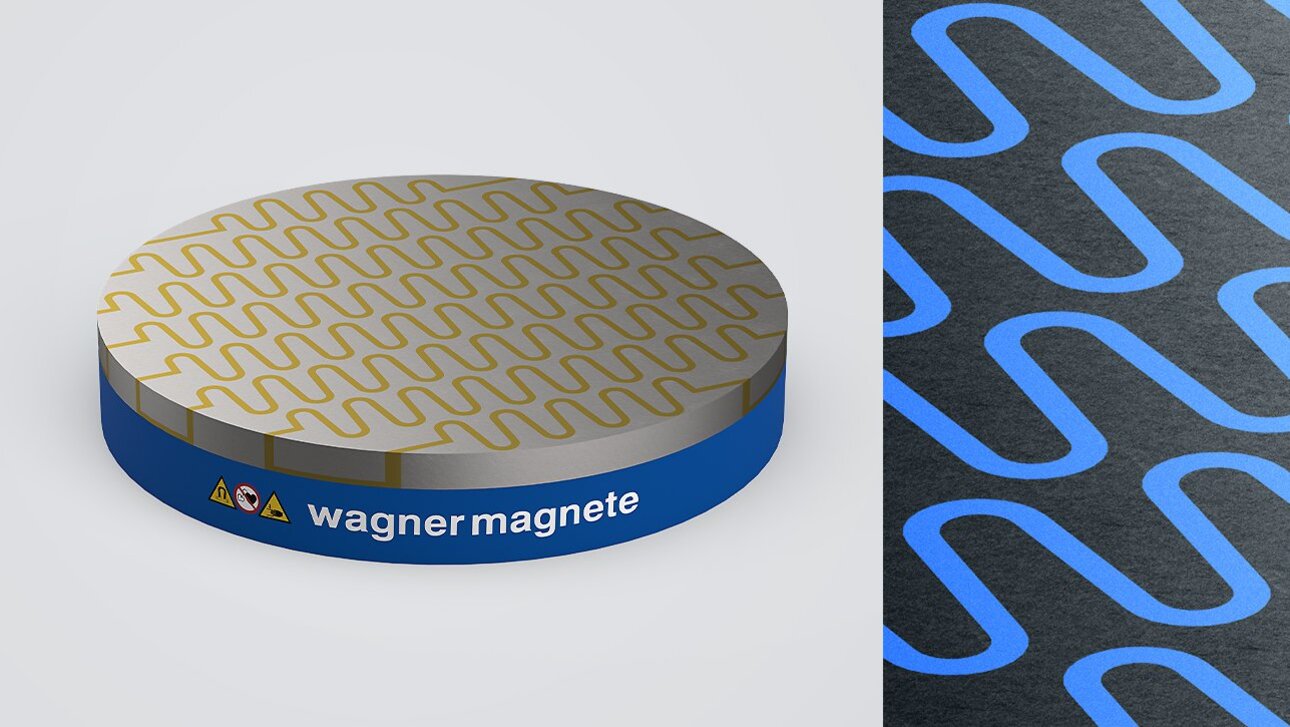

Pendelpolteilung

Spannfutter
Diese besondere Art der Polteilung bietet Ihnen eine Verteilung von Nord- und Südpolen auf der gesamten Aufspannfläche und zwar in Längs- und Querrichtung. In vielen Fällen erreichen Sie dadurch eine erhebliche Steigerung der Haftkraft gegenüber anderen Formen der Polteilung.

Es ist das einzige Futter, mit dem Sie bis ins Zentrum spannen können.


Vibrationsfreies Arbeiten

Für Mehrwert in der Spanntechnik

WAGNER Spannmagnete bieten zahlreiche Vorteile gegenüber vergleichbaren oder herkömmlichen Spannmethoden:

  • Gleichmäßige und auf das Werkstück abgestimmte Spannkraftverteilung
  • Steife Werkstückaufnahme auf der Spannplatte
  • Plangenaue Spannebene mit höchster Oberflächengüte



Durch die präzise und sichere Fixierung des Werkstücks mittels WAGNER Spannmagneten ergeben sich folgende Vorteile:

  • Gleichmäßige und sichere Werkstückfixierung
  • Erhöhte Fertigungsqualität (Oberflächenqualität)
  • Bessere Produktivität
  • Vermeidung von Werkzeugverschleiß


Vollkommen Flächiges Aufspannen

Für Maximierung der Effizienz und Qualität

Durch die gleichmäßige Verteilung der Spannkraft auf die gesamte Oberfläche des Werkstücks erreichen wir höchste Präzision und Qualität in Ihrer Produktion.

  • Maximale Ausnutzung des Bearbeitungsraumes
  • Stabiler und sicherer Halt der Werkstücke
  • Minimierung von Verformungen
  • Möglichkeit für höhere Bearbeitungskräfte



Die vollflächige Aufspannmethode ermöglicht es, Bearbeitungszeiten zu verkürzen und die Produktivität zu steigern, indem sie höhere Schnittgeschwindigkeiten und Fertigungsraten ermöglicht.

Deformationsfreies Arbeiten

Für gleichmäßige Spannkraftverteilung

Deformationen von Werkstücken können bei der Bearbeitung zu unerwünschten Maß- und Formabweichungen führen, was die Qualität des Endprodukts beeinträchtigt.



Spannmagnete bieten gegenüber anderen Aufspannvorrichtungen zahlreiche Vorteile bei der Vermeidung von Werkstückdeformationen:

  • Gleichmäßige Spannkraftverteilung über die gesamte Oberfläche des Werkstücks
  • Keine Verformungen durch ungleichmäßiges Anziehen der Spannbacken



Insgesamt bieten Spannmagnete eine effektive Lösung zur Vermeidung von Werkstückdeformationen bei der Bearbeitung. Die entsprechende Auslegung und Dimensionierung der Spannmagnete ist jedoch wichtig, um eine optimale Spannkraft und Haltekraft für die spezifische Anwendung zu gewährleisten.

Bewährte Präzision

Für über 1.000.000 Spannvorgänge

WAGNER MAGNETE sind bekannt für ihre Beständigkeit und Präzision, auch nach unzähligen Spannvorgängen. Unsere Produkte werden von Maschinenherstellern und deren Kunden hoch geschätzt.

  • Stabile und hochwertige Bauweise
  • Minimaler Wartungsaufwand
  • Höchste Genauigkeit des Spannmittels
  • Erfolgreiche Umsetzung komplexer Anwendungen
  • Polplatte kann nach Erreichen der Abarbeitungsgrenze ersetzt werden



Unser hoher Produktstandard in Kombination mit unserem Fachwissen ermöglicht es unseren Kunden, auch komplexe Anwendungen gemeinsam zu definieren und mit entsprechenden Produktapplikationen erfolgreich umzusetzen. Vertrauen Sie auf die Präzision und Beständigkeit von WAGNER MAGNETE.

Fachkompetenz und Direktkontakt zum Hersteller

Wir garantieren Ihnen kompetente Beratung zur Lösung Ihrer Spannaufgaben durch unser Fachpersonal in Verkauf sowie Außendienst und technische Betreuung durch unsere Spezialisten in Konstruktion und Elektronik.
