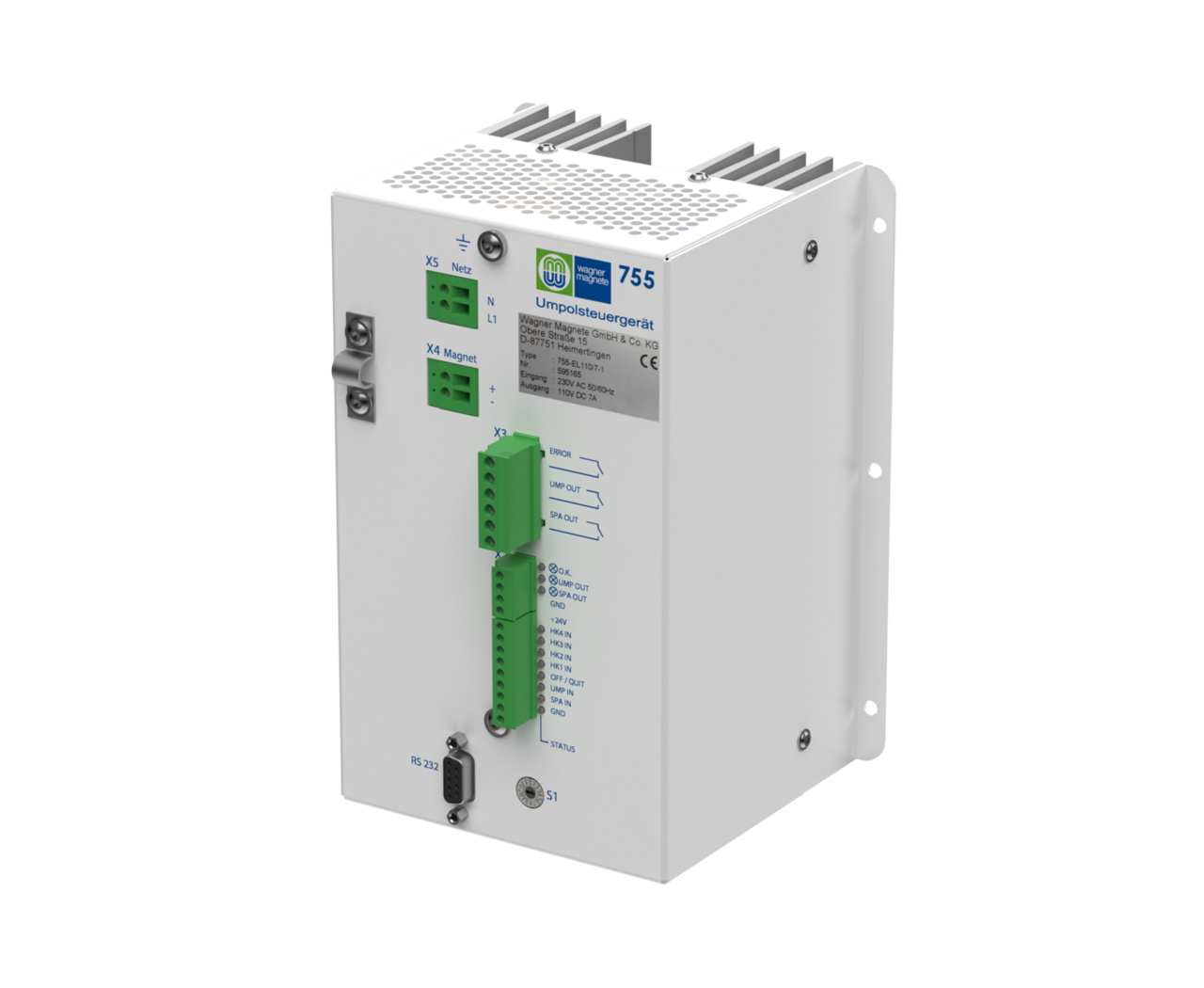

Elektronisches Umpol-Steuergerät 755
Die Umpol-Steuergeräte der Type 755 sind kompakte und sehr vielseitig einsetzbare Steuergeräte für Magnete aller Art.
Durch das Umpolen wird der Magnetismus im Magneten und im Werkstück abgebaut. Aufgespannte Teile können somit leicht vom Magneten abgenommen werden. Innerhalb ihres jeweils definierten Leistungsbereichs sind die Umpol-Steuergeräte durch geeignete Parameter für praktisch jeden Magnettypen konfigurier- und einsetzbar.
Bei Geräten für Standardanwendungen wird die Grundkonfiguration während der Endprüfung beim Hersteller durchgeführt. Die Grundkonfiguration bestimmt grundlegende Eigenschaften des Umpol-Steuergerätes für die Ansteuerung des Magneten. Es wird unterschieden zwischen den Magnettypen (Elektro-, Elektropermanent- und Neodymmagnet) und der Nennspannung des Magneten. Eine weitere Grundeinstellung bildet die Anzahl der wählbaren Haftkraftstufen über die Haftkrafteingänge.
Mit dem einfach durchzuführenden Kalibriervorgang wird das Gerät an den jeweiligen Magneten angepasst.
Zur Entmagnetisierung stehen für Elektro und Elektro-Permanent-Magnete jeweils 15 verschiedene Programmzyklen zur Verfügung. Für spezielle Anwendungen kann das Umpol-Steuergerät über ein als Zubehör erhältliches Monitorprogramm zusätzlich konfiguriert bzw. abgeglichen werden.
Steuergeräte - Eigenschaften
| Steuergeräte - Eigenschaften | |
|---|---|
| Einsatzgebiete | Halten & Transportieren, Spannen |
| Nennspannungs-Bereich | 24 -220 [V DC] |
| max. Nennstrom | 6 - 10 [A DC] |
| Magnetbauart | Elektro-Magnet, Elektro-Permanent-Magnet |
| Ausführungsoptionen | Haftkraftsteuerung, Schaltschrank |
| Schutzart | IP 20 |
Downloads
Detailierte Angaben zu den Steuergeräte - Eigenschaften finden Sie in den Datenblättern.Um den Download zu starten, wählen Sie bitte eine Datei aus. Monitorprogramm Umpolsteuergerät 754/755Elektronisches Umpol-Steuergerät 755
Die Highlights
BAUREIHE 755
- Moderner digitaler Signal Prozessor
- Sehr präzise Stromregelung
- An physikalische Grenzen gehende Schaltdynamik
- Sehr schnelle Spann- und Umpolvorgänge
- Verbesserte Wiederholbarkeit von Spann- und Umpolvorgängen
- Ausgleich von Spannungsschwankungen der Versorgungsnetze
- Kurzschlussfest - wird innerhalb von 10µsec abgeschalten
- Schutzart: IP 20
Technische Daten
BAUREIHE 755
| Type | Verwendung für | Magnetspannung [V DC] | max. Nennstrom Magnet [A DC] | Abmessung b x h x t [mm] | Gewicht [kg] |
| 755-EL24/7 | Elektro-Magnete (Dauerstrom) | 24 | 7 | 142,5x202,5x136 | 2,8 |
| 755-EL110/7 | Elektro-Magnete (Dauerstrom) | 110 | 7 | 142,5x202,5x136 | 2,8 |
| 755-EL220/6 | Elektro-Magnete (Dauerstrom) | 220 | 6 | 142,5x202,5x136 | 2,8 |
| 755-EP210/10 | Elektro-Permanent-Magnete (Impulsbetrieb) | 210 EP | 10 | 142,5x202,5x136 | 2,8 |
Wagner
Pluspunkte
Auf einen Blick
- Wartungsfrei
- Robuster Aufbau und servicefreundliche Anschlussklemmen
- Kurzschlussfest
- Kundeneigene Individualanpassung (Haftkraftstufen / optimierung der Umpolprogramme) über Monitor-Programm möglich
